Details

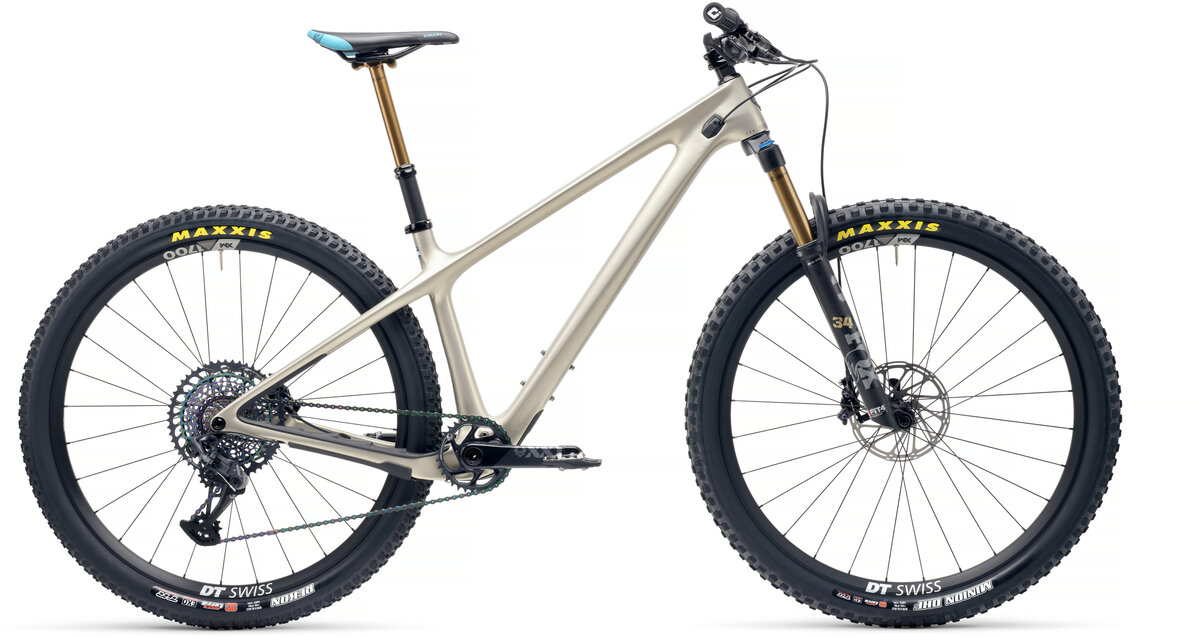

The Arc is back. Conjuring up all the nostalgia, hoots and hollars from yesteryear. It's your instant-feedback steed for any trail. Show it your singletrack, pump track and your bikepack route too. It's got history to live up to and new history to make. And it's already impatient.
SIZE | SMALL | MEDIUM | LARGE | X-LARGE |
---|---|---|---|---|
A WHEEL SIZE (mm) | 740 | 740 | 740 | 740 |
B REACH (mm) | 420 | 445 | 465 | 490 |
C EFFECTIVE TOP TUBE LENGTH (mm) | 577.4 | 604.3 | 626 | 653.4 |
D STACK (mm) | 631.7 | 638.9 | 645.1 | 654.3 |
E HEADTUBE LENGTH (mm) | 95 | 102.9 | 109.6 | 119.6 |
F SEAT TUBE LENGTH (mm) | 380 | 410 | 450 | 495 |
G EFF. SEAT TUBE ANGLE | 76 | 76 | 76 | 76 |
H HEADTUBE ANGLE | 67 | 67 | 67 | 67 |
I ESTIMATED BB HEIGHT (mm) | 310 | 310 | 310 | 310 |
J CHAINSTAY LENGTH (mm) | 433 | 433 | 433 | 433 |
K FRONT CENTER (mm) | 710.5 | 738.5 | 761.2 | 790.1 |
L WHEELBASE (mm) | 1143.5 | 1171.5 | 1194.2 | 1223.1 |
M STANDOVER (mm) | 723 | 722 | 720 | 720 |
N AXLE TO CROWN (mm) | 543.7 | 543.7 | 543.7 | 543.7 |
O OFFSET (mm) | 44 | 44 | 44 | 44 |
P VERTICAL FORK TRAVEL (mm) | 119.7 | 119.7 | 119.7 | 119.7 |
Small | 155 cm - 170 cm |
---|---|
Medium | 165 cm - 180 cm |
Large | 178 cm - 191 cm |
X-Large | 185 cm - 201 cm |
Specs
Frame | TURQ Series carbon fiber frame, press-fit BB92, internally tunneled cable routing, 148mm x 12mm BOOST dropouts, integrated derailleur hanger, and axle. |
---|---|
Fork | FOX FACTORY 34 FIT4/130MM |
Wheels | Select from dropdown above |
Tires |
Front: MAXXIS MINION DHF 2.6 EXO Rear: MAXXIS REKON 2.6 EXO |
Bottom Bracket | SRAM DUB BB92 |
Crankset | SRAM XX1 EAGLE 32T 170MM |
Shifters | Select from dropdown above |
Rear Derailleur | Select from dropdown above |
Cassette/Freewheel | SRAM XX1 EAGLE 1299 10-52 |
Chain | SRAM XX1 EAGLE |
Brakes | SRAM LEVEL ULTIMATE |
Rotors | SRAM CENTERLINE 180/SRAM CENTERLINE 180 |
Handlebars | YETI CARBON 35X760MM |
Tape/Grips | ODI ELITE PRO |
Stem | RACE FACE TURBINE R 35X50MM |
Headset | CANE CREEK 110 INTEGRATED |
Seatpost | FOX TRANSFER FACTORY 31.6MM / SM: 175MM, MD/LG/XL: 200MM |
Saddle | ERGON SADDLE |
* Subject to change without notice.
Part Numbers
Option | MPN |
---|---|
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle / Small | B22ARCTSMPDOFAT0343W0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle / Medium | B22ARCTMDPDOFAT0343W0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle / Large | B22ARCTLGPDOFAT0343W0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle / X-Large | B22ARCTXLPDOFAT0343W0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Small | B22ARCTSMPDOFAT0343B0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDPDOFAT0343B0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Large | B22ARCTLGPDOFAT0343B0 |
Dom / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLPDOFAT0343B0 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle / Small | B22ARCTSMPDOFAT034300 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle / Medium | B22ARCTMDPDOFAT034300 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle / Large | B22ARCTLGPDOFAT034300 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle / X-Large | B22ARCTXLPDOFAT034300 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Small | B22ARCTSMPDOFAT0343E0 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDPDOFAT0343E0 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Large | B22ARCTLGPDOFAT0343E0 |
Dom / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLPDOFAT0343E0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle / Small | B22ARCTSMRGDFAT0343W0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle / Medium | B22ARCTMDRGDFAT0343W0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle / Large | B22ARCTLGRGDFAT0343W0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle / X-Large | B22ARCTXLRGDFAT0343W0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Small | B22ARCTSMRGDFAT0343B0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDRGDFAT0343B0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Large | B22ARCTLGRGDFAT0343B0 |
Raw Carbon / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLRGDFAT0343B0 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle / Small | B22ARCTSMRGDFAT034300 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle / Medium | B22ARCTMDRGDFAT034300 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle / Large | B22ARCTLGRGDFAT034300 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle / X-Large | B22ARCTXLRGDFAT034300 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Small | B22ARCTSMRGDFAT0343E0 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDRGDFAT0343E0 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Large | B22ARCTLGRGDFAT0343E0 |
Raw Carbon / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLRGDFAT0343E0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle / Small | B22ARCTSMPTUFAT0343W0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle / Medium | B22ARCTMDPTUFAT0343W0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle / Large | B22ARCTLGPTUFAT0343W0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle / X-Large | B22ARCTXLPTUFAT0343W0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Small | B22ARCTSMPTUFAT0343B0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDPTUFAT0343B0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / Large | B22ARCTLGPTUFAT0343B0 |
Turquoise / DT Swiss EXC 1501 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLPTUFAT0343B0 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle / Small | B22ARCTSMPTUFAT034300 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle / Medium | B22ARCTMDPTUFAT034300 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle / Large | B22ARCTLGPTUFAT034300 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle / X-Large | B22ARCTXLPTUFAT034300 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Small | B22ARCTSMPTUFAT0343E0 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Medium | B22ARCTMDPTUFAT0343E0 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / Large | B22ARCTLGPTUFAT0343E0 |
Turquoise / DT Swiss XM 1700 + SRAM XX1 Eagle AXS / X-Large | B22ARCTXLPTUFAT0343E0 |
